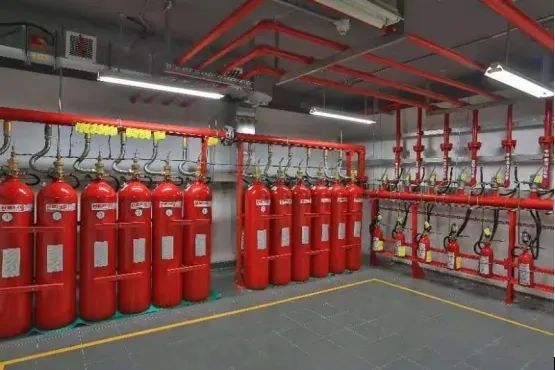

01、組成構件

　　由滅火劑瓶組、驅動氣體瓶組、單向閥、選擇閥、集流管、連接管、噴頭、信號反饋裝置、安全泄放裝置、低泄高封閥、管道管件及支架等組成。

　　02、氣體滅火系統組件的外觀質量要求

　　1.同一規格的滅火劑儲存容器，其高度差不宜超過20mm。

　　2.同一規格的驅動氣體儲存容器，其高度差不宜超過10mm。

　　03、驅動裝置檢查要求

　　氣動驅動裝置儲存容器內氣體壓力不低于設計壓力，且不得超過設計壓力的5％，氣體驅動管道上的單向閥啟閉靈活，無卡阻現象。

　　04、安裝要求

　　1.儲存容器宜涂紅色油漆，正面標明設計規定的滅火劑名稱和儲存容器的編號。

　　2.選擇閥操作手柄安裝在操作面一側，當安裝高度超過1.7m時應采取便于操作的措施。

　　3.選擇閥上要設置標明防護區、保護對象名稱或編號的永久性標志。

　　4.滅火劑輸送管道末端采用防晃支架固定，支端與末端噴嘴間的距離不大于500mm。

　　5.公稱直徑≥50mm的主干管道，垂直方向和水平方向至少各安裝1個防晃支架。當管道穿過建筑物樓層時，每層設1個防晃支架。當水平管道改變方向時，增設防晃支架。

　　05、模擬噴氣試驗

　　模擬噴氣試驗條件：

　　①IG541混和氣體滅火系統及高壓二氧化碳滅火系統，采用其充裝的滅火劑進行模擬噴氣試驗，采用的儲存容器數為選定試驗的防護區或保護對象設計用量所需容器總數的5%，且不少于1個。

　?、诘蛪憾趸紲缁鹣到y(tǒng)采用二氧化碳滅火劑進行模擬噴氣試驗，噴放量不小于設計用量的10%。

　?、埯u代烷滅火系統模擬噴氣試驗采用氮?dú)饣驂嚎s空氣進行，儲存容器數不少于滅火劑儲存容器數的20%，且不少于1個。

　　④宜采用自動啟動方式。

　　06、高壓儲存裝置

　　1.直觀檢查要求

　　1）儲存容器無明顯碰撞變形和機械性損傷缺陷，儲存容器表面應涂紅色，防腐層完好、均勻，手動操作裝置有鉛封。

　　2）儲存裝置間的環境溫度為-10～50℃；高壓二氧化碳儲存裝置的環境溫度為0～49℃

　　2.安裝檢查要求

　　1）同一系統的儲存容器的規格、尺寸要一致，其高度差不超過20mm。

　　2）儲存容器必須固定在支架上，操作面距墻或操作面之間的距離應不小于1.0m，且不小于儲存容器外徑的1.5倍。

　　3）容器閥上的壓力表正面朝向操作面。同一系統中容器閥上的壓力表的安裝高度差不宜超10mm。

　　4）組合分配的二氧化碳?xì)怏w滅火系統保護5個及以上的防護區或保護對象時，或在48h內不能恢復時，二氧化碳要有備用量，其他滅火系統的儲存裝置72h內不能重新充裝恢復工作的，按系統原儲存量的100％設置備用量。

　　3.功能檢查要求

　　儲存容器中充裝的二氧化碳質量損失大于10％時，二氧化碳滅火系統的檢漏裝置應正確報警。

　　07、驅動裝置安裝檢查要求

　　1.重力式機械驅動的裝置安裝時，應保證重物在下落行程中無阻擋，其下落行程應保證驅動所需距離，且不小于25mm；

　　2.多個驅動裝置集中安裝時其高度差不宜超過10mm；其壓力表的高度差不宜超過10mm。

　　08、泄壓裝置安裝檢查要求

　　1.在儲存容器的容器閥和組合分配系統的集流管上，應設安全泄壓裝置。

　　2.泄壓裝置的泄壓方向不應朝向操作面。

　　09、防護區和保護對象

　　1.防護區圍護結構及門窗的耐火極限均不宜低于0.50h；吊頂?shù)哪突饦O限不宜低于0.25h。

　　2.2個或2個以上的防護區采用組合分配系統時，一個組合分配系統所保護的防護區應不超過8個。

　　3.防護區應設置泄壓口，泄壓口設在外墻上，并應設在防護區凈高的2/3以上。

　　4.防護區應有保證人員在30s疏散完畢的通道和出口。

　　10、噴嘴安裝高度

　　噴嘴的最大保護高度應不大于6.5m，最小保護高度應不小于300mm。

　　11、預制滅火裝置安裝檢查要求

　　同一防護區設置多臺裝置時（不超過10臺），其相互間的距離不得大于10m。能同時啟動，其動作響應時差不得大于2s。

　　12、系統檢查

　　1.每日應對低壓二氧化碳儲存裝置的運行情況、儲存裝置間的設備狀態進行檢查并記錄。

　　2.預制滅火系統、柜式氣體滅火裝置噴嘴前2.0m內不得有阻礙氣體釋放的障礙物。

　　13、周期性檢查維護

　?。ㄒ唬┰聶z查項目

　　下列項目至少每月進行一次維護檢查：

　　1）對系統全部組成部件進行外觀檢查。系統的所有組件應無碰撞變形及其他機械損傷，表面應無銹蝕，保護層應完好，銘牌應清晰，手動操作裝置的防護罩、鉛封和安全標志應完整。

　　2）氣體滅火系統組件的安裝位置不得有其他物件阻擋或妨礙其正常工作。

　　3）驅動控制盤面板上的指示燈應正常，各開關位置應正確，各連線應無松動現象。

　　4）火災探測器表面應保持清潔，應無任何會干擾或影響火災探測器探測性能的擦傷、油漬及油漆。

　　5）氣體滅火系統儲存容器內的壓力、氣動型驅動裝置的氣動源的壓力均不得小于設計壓力的90％。

　　（二）年度檢查要求

　　對每個防護區進行一次模擬自動噴氣試驗，檢查比例為20%(最少一個區)。

　　對高壓二氧化碳、三氟甲烷儲存容器逐個進行稱重檢查，滅火劑凈重不得小于設計儲存量的90%。

　　進行主用量滅火劑儲存容器切換為備用量滅火劑儲存容器的模擬切換操作試驗，檢查比例為20%。
