通病1：風管系統采用組合式法蘭連接時接口漏風

    （1）四塊管片的下料咬口縫留量要控制在標準以內（指雄榫和雌榫的咬口流量）。低規范要求：風管必須通過工藝性的檢測或驗證，其強度和嚴密性要求應符合設計或下列規定：

    1 風管的強度應能滿足在1.5倍工作壓力下接縫處無開裂；

    2 矩形風管的允許漏風量應符合以下規定：

    低壓系統風管QL≤0.1056P0.65

    中壓系統風管QM≤0.0.352P0.65

    高壓系統風管QH≤0.0117P0.65

    式中 QL 、QM 、QH——系統風管在相應工作壓力下，單位面積風管單位時間內的允許漏風量［m3/（h·m3）］；

    P———指風管系統的工作壓力（Pa）。

    3 低壓、中壓圓形金屬風管、復合材料風管以及采用非法蘭形式的非金屬風管的允許漏風量，應為矩形風管規定值的50%；

    5 排煙、除塵、低溫送風系統按中壓系統風管的規定，1～5 級凈化空調系統按高壓系統風管的規定。

    原因分析：

    （1）通風、空調系統選用的法蘭墊片材質不符合《施工驗收規范》的要求；

    （2）法蘭墊片的厚度不夠，因而影響彈性及緊固程度；

    （3）管片下料咬口留量超過標準要求；

    （4）咬口縫和法蘭插條接縫處及孔洞縫隙處未用密封膏封嚴。

    后果：風管系統采用組合式法蘭連接嚴重漏風，漏風試驗不合格，不符合質量標準，造成整個系統風量損失過大，無法滿足風量要求，并造成能源嚴重浪費。

    防治措施：

    中壓風管可采用按鈕式咬口；高壓風管或潔凈系統風管四角處應用轉角咬口縫或聯合角咬口。

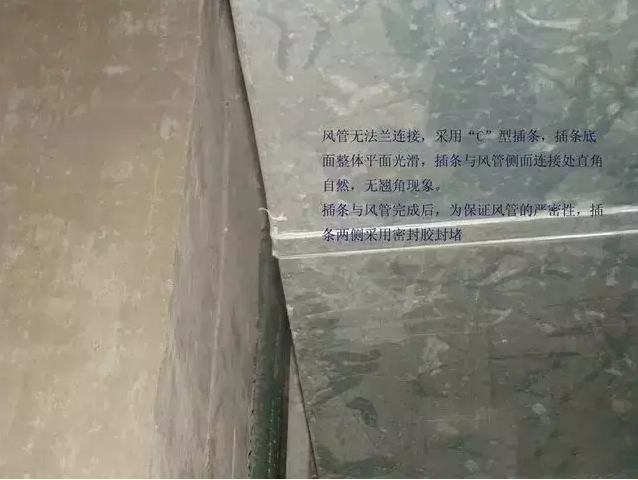

    （2）風管咬口縫、無法蘭插條接縫處及孔洞縫隙處，都必須用密封膏封嚴，不得漏風。

    （3）法蘭墊料必須采用不透氣、彈性好、不易老化的連接材料，厚度3～5mm，寬度不應小于10mm。



    通病2：風管安裝前未清除內部雜物

    規范要求：6.3.1 風管的安裝應符合下列規定：1 風管安裝前，應清除內、外雜物，并做好清潔和保護工作。

    后果：

    風管系統調試運行時灰塵大污染墻面及裝飾，系統阻力增大嚴重時堵塞過濾網和管道。

    措施：

    風管安裝前，清除內、外雜物，并做好清潔和成品，施工后及時封堵管口。



    通病3：風管支、吊架間距過大

    規范要求：風管支、吊架的安裝應符合下列規定：

    1 風管水平安裝，直徑或長邊尺寸小于等于400mm，間距不應大于4m；大于400mm，不應大于3m。螺旋風管的支、吊架間距可分別延長至5m 和3.75m；對于薄鋼板法蘭的風管，其支、吊架間距不應大于3m；

    2 風管垂直安裝，間距不應大于4m，單根直管至少應有2個固定點；

    3 風管支、吊架宜按國標圖集與規范選用強度和剛度相適應的形式和規格。對于直徑或邊長大于2500mm 的超寬、超重等特殊風管的支、吊架應按設計規定。

    4 支、吊架不宜設置在風口、閥門、檢查門及自控機構處，離風口或插接管的距離不宜小于200mm。

    后果：

    風管支吊架的間距過大，會造成風管變形，影響感官效果；如果脹錨螺栓使用不當，分管的重量超過吊點的承載力甚至會造成風管墜落，出現施工安全隱患。

    措施：

    （1）風管支吊架的間距：按規范要求角鋼法蘭風管水平安裝，直徑或大邊尺寸小于400mm，間距不大于4mm；大于或等于400mm，間距不應大于3mm。風管垂直安裝，間距不應大于4m，但每根立管的固定件不應小于2個。戶外保溫風管支吊架的間距應按設計要求。螺旋風管的支吊架間距可為一般水平風管支吊架間距的1.25倍。組合法蘭風管的間距為2～3M。特殊風管，如硬聚氯乙烯、無機玻璃鋼風管、防火風管等其支吊架的間距可適量減少，或采用一般風管的0.7倍；

    （2）根據吊點采用鉚固螺栓直徑的大小，正確使用鉆頭和控制鉆孔深度，確保脹錨螺栓的鉆孔直徑；（參見表）



    通病4：風管穿越防火、防爆的墻體或樓板處，未設預埋管或防護套管

    規范要求：6.2.1 在風管穿過需要封閉的防火、防爆的墻體或樓板時，應設預埋管或防護套管，其鋼板厚度不應小于1.6mm。風管與防護套管之間，應用不燃且對人體無危害的柔性材料封堵。

    現象：

    （1）風管穿越防火、防爆的墻體或樓板處，未設預埋管或防護套管；

    （2）制作防護套管的鋼板厚度太薄，不滿足規范要求；

    （3）防護套管與風管之間未用不燃柔性材料封堵。

    原因分析：

    （1）施工單位對規范不熟悉或不重視。

    （2）施工單位為節省成本，偷工減料。

    措施：

    （1）圖紙會審時設計單位應向施工單位強調風管穿過防火、防爆的墻體或樓板處設置預埋管或防護套管是規范強制性條文所要求的必須嚴格執行，并對具體做法進行嚴格交底。從節省成本和方便施工考慮，不需做絕熱處理的風管建議設預埋管，需要絕熱的風管建議設防護套管；

    （2）施工過程中，監理單位應加強檢查，發現問題應要求施工單位補設，防護套管鋼板厚度不足1.6mm的應拆除返工。

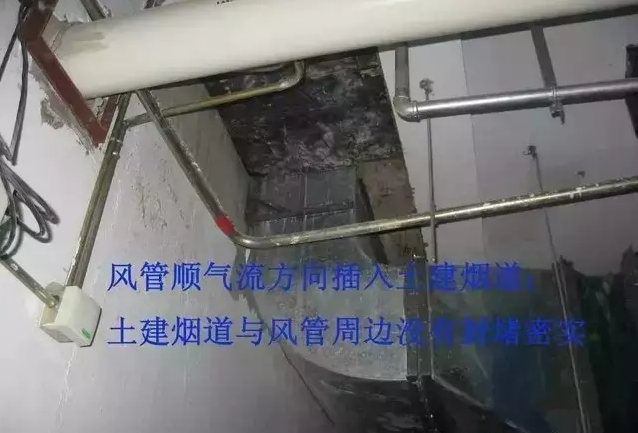

    通病5：磚結構風道與金屬風管連接處未設預埋件或密封縫隙過大或連接處不嚴密。

    規范要求：6.3.1 7 風管與磚、混凝土風道的連接接口，應順著氣流方向插入，并應采取密封措施，風管穿出屋面處應設有防雨裝置；

    后果：

    無法進行磚、結構風道與金屬風道的連接，形成系統漏風量過大，造成能源的損失。

    措施：

    在施工中必須按要求在磚、結構風道與金屬風道連接處設置預埋件，或要求土建單位配合進行堵封，確保連接嚴密。



    通病6：風管系統未設防擺支架

    規范要求：6.3.4 5 當水平懸吊的主、干風管長度超過20m時，應設置防止擺動的固定點，每個系統不應少于1個。

    后果：

    系統運行時產生風管移動、震動。

    措施：

    按要求設置防擺支架。



    通病7：各類風閥安裝位置不便于操作和檢修

    規范要求：6.2.4 風管部件安裝必須符合下列規定：

    1 各類風管部件及操作機構的安裝，應能保證其正常的使用功能，并便于操作；

    2 斜插板風閥的安裝，閥板必須為向上拉啟；水平安裝時，閥板還應為順氣流方向插入；

    3 止回風閥、自動排氣活門的安裝方向應正確。

    6.3.8 各類風閥應安裝在便于操作及檢修的部位，安裝后的手動或電動操作裝置應靈活、可靠，閥板關閉應保持嚴密。

    后果：

    無法操作和檢修

    措施：

    安裝在便于操作及檢修的部位，吊頂或井道內設置檢修口。

    通病8：風管系統安裝后不按規定作漏光、漏風檢查和試驗（同1）

    規范要求：4.2.5 風管必須通過工藝性的檢測或驗證，其強度和嚴密性要求應符合設計或下列規定：

    1 風管的強度應能滿足在1.5倍工作壓力下接縫處無開裂；

    2 矩形風管的允許漏風量應符合以下規定：

    低壓系統風管QL≤0.1056P0.65

    中壓系統風管QM≤0.0.352P0.65

    高壓系統風管QH≤0.0117P0.65

    式中 QL、QM 、QH——系統風管在相應工作壓力下，單位面積風管單位時間內的允許漏風量［m3/（h·m3）］；

    P———指風管系統的工作壓力（Pa）。

    3 低壓、中壓圓形金屬風管、復合材料風管以及采用非法蘭形式的非金屬風管的允許漏風量，應為矩形風管規定值的50%；

    4 排煙、除塵、低溫送風系統按中壓系統風管的規定，1～5 級凈化空調系統按高壓系統風管的規定。

    后果：

    風管系統安裝后不按規定作漏光、漏風檢查和試驗，如對于風管的制作和安裝質量較差的系統，將會造成系統大量漏風，使整個系統和項目工程達不到使用要求，增加不必要的返工和浪費，同時也浪費了能源。

    措施：

    （1）嚴格按照《通風與空調工程施工質量驗收規范》GB50243—2016的要求執行，漏光或漏風量測定是對通風空調施工質量的一項檢驗措施。

    （2）漏風量檢測是對風管制作安裝過程質量的檢驗，是施工單位加強質量管理，提高技術能力的一項控制措施。施工單位應加強施工技術裝備，做好檢測工作。

    （3）漏風量的測試裝置及計算辦法：

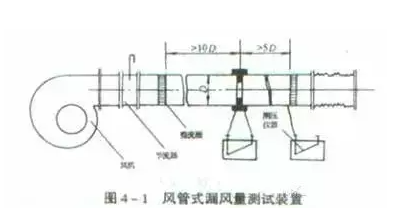

    A風管式漏風量測試裝置：

    1）風管式漏風量測試裝置由風機、連接風管、測壓儀器、整流柵、節流器和標準孔板等組成如圖：



    2）本裝置采用角接取壓的標準孔板?？装濡轮捣秶鸀?.22～0.7（β=d/D）；孔板至前、后整流柵及整流柵外直管段距離，分別應大于10倍與5倍圓管直徑D的規定。

    3）本裝置的連接風管均為光滑圓管。孔板至上游2D范圍內圓度允許偏差0.3%；下游為0.2%。

    4）孔板與風管連接，其前端與管軸線垂直度允許偏差為1°，孔板與風管同心度允許偏差為0.015D。

    5）在第一整流柵后，所有連接部分應嚴密不漏。

    6）漏風量采用下列公式計算：

    式中 ——漏風量（）；

    ——氣流束膨脹系數；

    ——孔板的流量系數；

    ——孔板開口面積（）；

    ——空氣密度（）；

    ——孔板壓差（Pa）

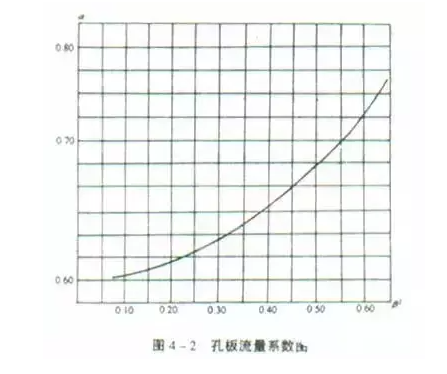

    7）孔板的流量系數，可根據圖4-2確定，其適用范圍應滿足下列要求：

    105＜Rep＜2.0×106

    0.05＜β2≤0.49

    50mm＜D≤1000mm

    在此范圍內，不計管道粗糙度對流量系數的影響。

    雷諾數小于105時，則應按現行國家標準《流量測量節流裝置》求得流量系數α。

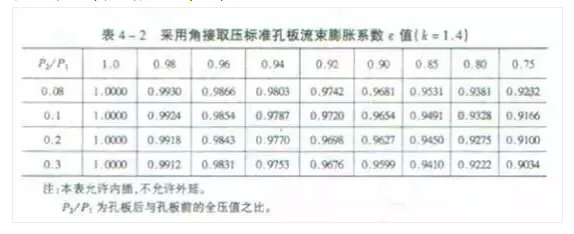

    8）孔板的空氣流束膨脹系數ε值可根據表4-2查得。

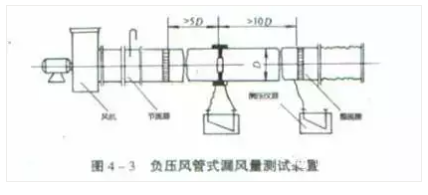

    9）當系統或是設備需要測試負壓條件下的系統漏風量時，裝置連接應符合圖4-3的規定。

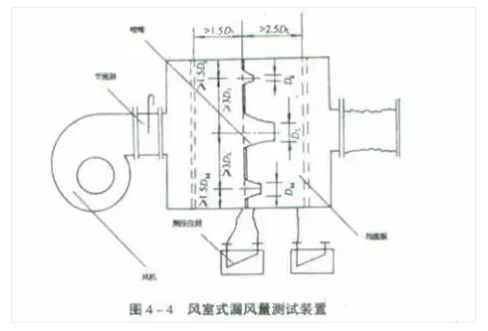

    B風室式漏風量測試裝置：

    1）風室式漏風量測量儀由風機，連接風管、測壓儀器、均流板、節流器、風室、隔板和噴嘴等組成，如圖所示。



    2）測試裝置采用標準長勁噴嘴（圖4-5）。噴嘴應按圖4-3安裝在隔板上，數量可為單個或多個。兩個噴嘴之間的中心距離不得小于較大噴嘴喉部直徑的3倍；任意噴嘴中心到風室最近側壁的距離不得小于其噴嘴喉部直徑的1.5倍。



    3）風室的斷面尺寸應滿足斷面的平均速度小于0.75 m /s的要求。風室內均流板（多孔板）安裝位置應符合圖4-4的規定。

    Ds——小號噴嘴直徑；

    DM——中號噴嘴直徑；

    DL——大號噴嘴直徑。

    4）風室中噴嘴直徑兩端的靜壓取壓接口，應多個均布于四壁，并聯成靜壓環，然后與測壓儀器相連。靜壓取壓接口至噴嘴隔板的距離大于最小噴嘴喉部直徑的1.5倍。

    5）采用本裝置測定漏風量時，通過噴嘴喉部的流速應在15～35m/s范圍內。

    6）本裝置要求風室中噴嘴隔板后的所有連接部分應該嚴密不漏。

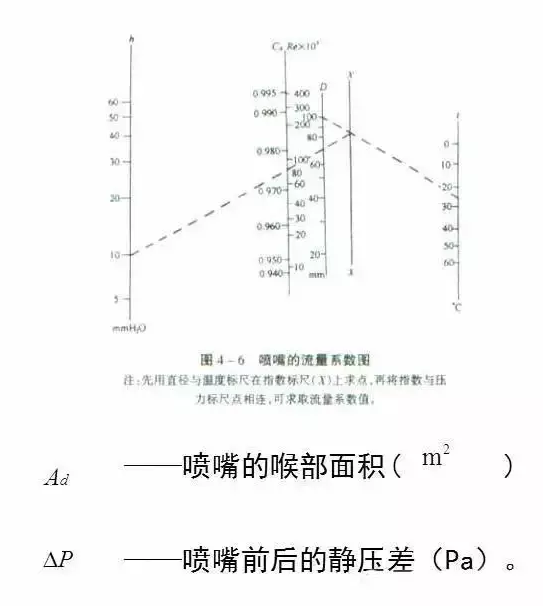

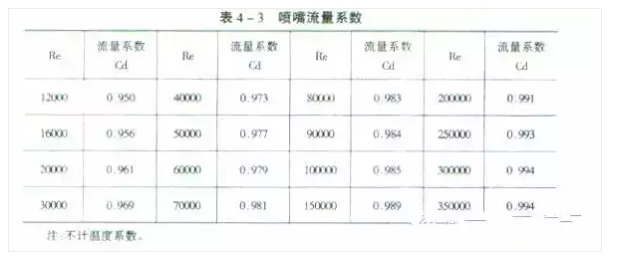

    7）單個噴嘴漏風量可按下列公式計算：

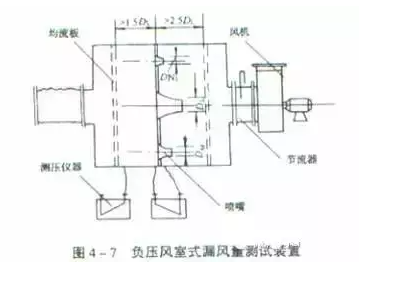

    8）當系統或設備需要測試負壓條件的漏風量時，裝置連接如圖4-7所示。

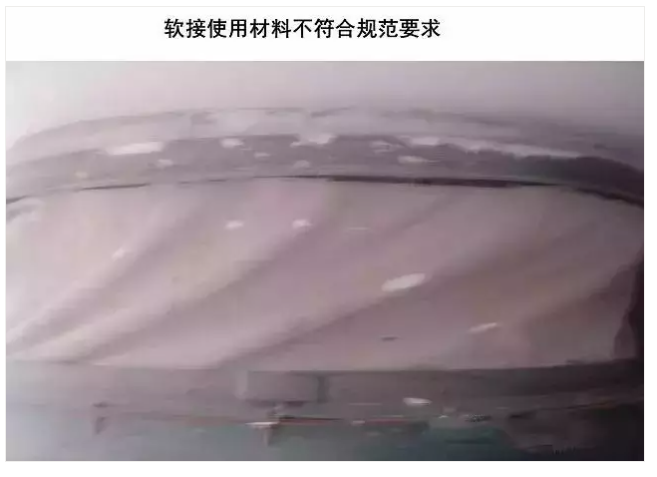

    通病9：防排煙系統的柔性短管采用易燃材料

    規范要求：5.2.7 防排煙系統柔性短管的制作材料必須為不燃材料。

    5.3.9 柔性短管應符合下列規定：

    1 應選用防腐、防潮、不透氣、不易霉變的柔性材料。用于空調系統的應采取防止結露的措施；用于空調凈化系統的還應是內壁光滑、不易產生塵埃的材料；

    現象：

    （1）防排煙系統，尤其是正壓送風系統及為排煙系統所設的補風系統，其法蘭墊料采用閉孔海綿、橡膠板等易燃或難燃材料。

    （2）柔性短管采用普通帆布、人造革等易燃或難燃材料，或在其表面采用防火漆或防火涂料，個別工程采用普通帆布外加一層石棉布的做法。

    后果：

    采用易燃材料作柔性短管易引起火災；用吸水材料易造成柔性短管的霉爛，滋生各類細菌，污染環境。

    原因分析：

    （1）施工單位對新的驗收規范不熟悉，仍按舊規范施工；

    （2）施工單位為節省成本，采用價格便宜得多的易燃或難燃材料。

    措施：

    （1）防排煙系統風管法蘭墊料必須采用A級不燃材料，排煙系統可使用石棉板等；

    （2）防排煙系統柔性短管必須采用不燃材料制作，如硅膠玻纖復合布等，最好采用帶有法蘭的成品防火軟接。

    （3）上述法蘭墊料和柔性短管在使用前，供貨商應提供其材質達到A級不燃材料的合格檢驗報告，安裝前做點燃試驗，合格后方可使用。

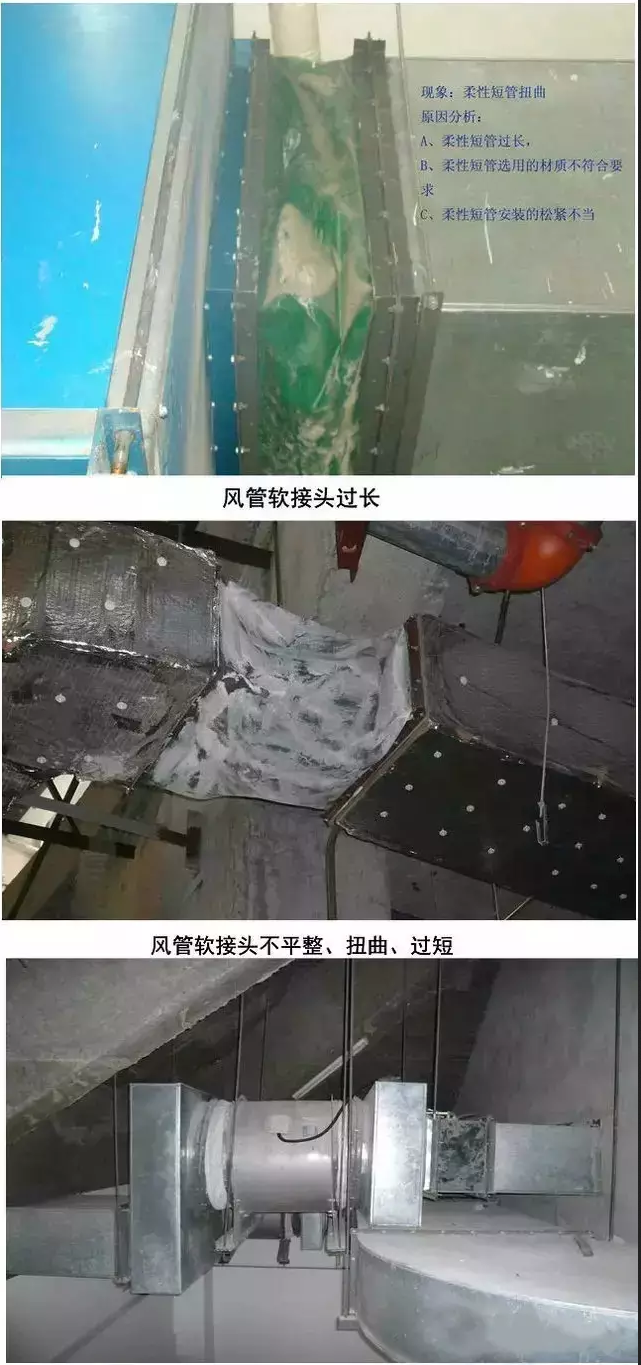

    通病10：柔性短管、矩形短管安裝時產生扭曲。

    規范要求：5.3.9 柔性短管應符合下列規定：

    1、柔性短管的長度，一般宜為150～300mm，其連接處應嚴密、牢固可靠；

    2、柔性短管不宜作為找正、找平的異徑連接管；

    3、設于結構變形縫的柔性短管，其長度宜為變形縫的寬度加100mm及以上。

    后果：

    短管扭曲易產生質量問題，也影響美觀。

    措施：

    柔性短管的主要作用是隔振，常用于風機及空調設備的進、出口處。作為與風管的連接管。由于系統的使用條件不同，柔性短管需承受的壓力變化和溫度、濕度的變化你也不同，所以要求柔性短管應采用減震、防潮、不透氣、不霉變和防火的要求。

    （1）安裝時應四角平直，松緊適度，高度一致，同一角度應在同一垂線或直線上。

    （2）柔性短管的長度值為150～250mm，其接縫處應嚴密和牢固且不宜作異徑管使用。



    通風與空調設備安裝

    通病11：與設備連接的回風口噪聲大

    規范要求：6.3.11 風口與風管的連接應嚴密、牢固，與裝飾面相緊貼；表面平整、不變形，調節靈活、可靠。條形風口的安裝，接縫處應銜接自然，無明顯縫隙。

    5.3.12 風口的外表面裝飾面應平整、葉片或擴散環的分布應勻稱、顏色應一致、無明顯的劃傷和壓痕；調節裝置轉動應靈活、可靠，定位后應無明顯自由松動。

    現象：

    噪聲大

    產生的原因分析：

    風口材質不符合要求、風口大不易固定牢固。

    防治措施：

    選擇符合標準要求的材料，加強驗收，安裝需加強與土建專業配合。

    通病12：盤管風機安裝前未進行單機試運轉及水壓試驗

    規范要求：7.3.15 風機盤管機組的安裝應符合下列規定：1 機組安裝前宜進行單機三速試運轉及水壓檢漏試驗。試驗壓力為系統工作壓力的1.5倍，試驗觀察時間為2min，不滲漏為合格；

    后果：

    安裝前未進行單機試運轉及水壓試驗的檢查，機組接通水管后，系統運行時發現漏水，或機組接通電源后，出現風機不轉或其他異常情況，造成二次返工或其他專業產品的損壞。

    措施：

    風機盤管機組安裝前，應進行抽查單機三速試運轉及水壓試驗。試驗壓力為系統工作壓力的1.5倍，不漏為合格。三速試驗以點動、風機正常運轉無雜音，經檢驗合格的機組安裝后基本可達到試車一次成功，避免了機組安裝后返工的現象。

    通病13：風機盤管空調器連接管的支吊架安裝不規則

    規范要求：7.3.15 風機盤管機組的安裝應符合下列規定：2機組應設獨立支、吊架，安裝的位置、高度及坡度應正確、固定牢固；

    后果：

    風機盤管空調器及吊架安裝不規則，達不到橫平豎直、影響安裝外觀質量，水管安裝扭曲可能會造成接口滲漏，吊架誤差過大可能會造成風管連接的扭曲。

    措施：

    （1）風機盤管的安裝位置（指縱橫直線）應正確，風管或水管的連接不得與設備強制對口，進出口軸線中心應與機組在同一軸線上。為使定位準確，安裝在吊頂內的機組可用樣板定位，同一型號的機組吊桿位置應是一致的，可用扁鋼（25×3）作一四角打孔，標出吊桿位置及軸線，將樣本放在頂板上劃好位置，為安裝提供方便，以利于風機盤管及風管的安裝，如圖4-13所示；



    （2）支吊架的形式及長度要協調一致并且可調，固定風機盤管時可用雙螺母從上下兩個方向?qū)C殼固定；

    （3）與風機盤管相接的風管和水管不得強迫對口，要使接口自然的連接，風管或水管在盤管附近接口處單獨設支吊架，以免因其他專業施工或機組的運行而產生脫落或變形，造成漏風、滲水。



    空調水系統管道與空調設備安裝

    通病14：管道焊接未熔合

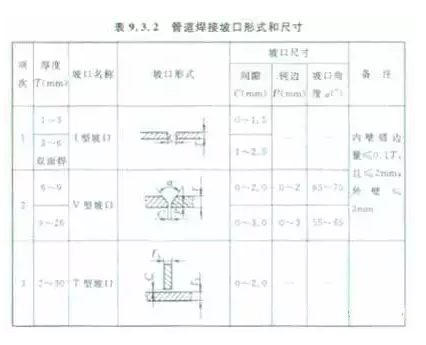

    規范要求：9.3.2 金屬管道的焊接應符合下列規定：1管道焊接材料的品種、規格、性能應符合設計要求。管道對接焊口的組對和坡口形式等應符合表9.3.2的規定；對口的平直度為1/100，全長不大于10mm。管道的固定焊口應遠離設備，且不宜與設備接口中心線相重合。管道對接焊縫與支、吊架的距離應大于50mm。2管道焊縫表面應清理干凈，并進行外觀質量的檢查。焊縫外觀質量不得低于現行國家標準《現場設備、工業管道焊接工程施工及驗收規范》的規定（氨管為ш級）。

    焊縫外觀質量不得低于現行國家標準《現場設備、工業管道焊接工程施工及驗收規范》的規定（氨管為ш級）。



    現象：

    未熔合主要是指填充金屬與母材之間，彼此沒有熔合在一起，也就是指填充金屬粘蓋在母材上或者是填充金屬層間沒有熔合在一起。

    原因分析：

    （1）焊接時電流過小，焊速過高，熱量不夠或者焊條偏于坡口的一側，使母材或先焊的焊縫金屬未得到充分熔化就被熔化金屬覆蓋而造成；

    （2）母材坡口或者先焊的焊縫金屬有銹、氧化物、熔渣及臟物等未清除干凈，在焊接時，由于溫度不夠，未能將其熔化而蓋上了金屬融化物；

    （3）焊接溫度低，先焊的焊縫開始末端熔化，也能產生未熔合。

    防治措施：

    （1）選用稍大的電流，放慢焊速，使熱量增加到足以熔化母材或者前一層焊縫金屬；

    （2）焊條角度及運條速度適當，要照顧到母材兩側溫度及熔化情況；

    （3）對由熔渣、臟物等引起的未熔合，可用防治夾渣的辦法來處理；

    （4）焊條有偏心時應調整角度，使電弧處于正確方向。

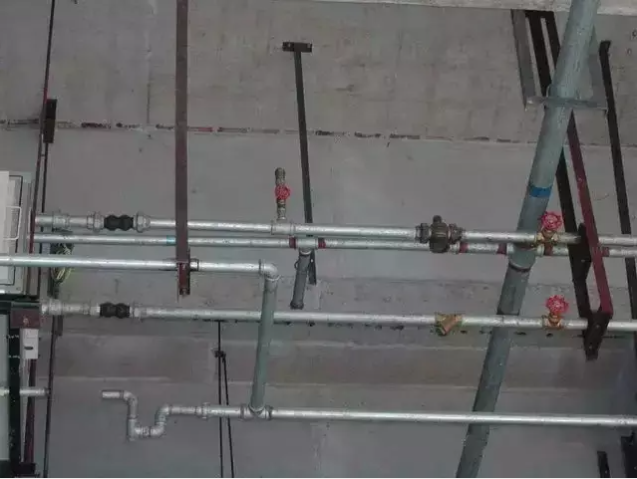

    通病15：冷凝水管道安裝倒坡或空調機組冷凝水管未按要求設置水封。

    后果：

    （1）冷凝水管道安裝倒坡，致使排水不暢，造成冷凝水外溢漏頂，破壞裝修，影響使用；

    （2）空調機組冷凝水管未按要求設置水封，會造成冷凝水無法正常排出，夏季溫熱潮濕，冷凝水過多，會積聚箱體內造成局部或接縫處滲漏，既影響環境又可能影響裝飾效果，同時影響空調的舒適性。

    措施：

    （1）冷凝水管的水平管應坡向排水口，坡度符合設計要求，當設計無規定時，其坡度應大于或等于8‰，軟管連接應牢固，不得有癟管或強扭；

    （2）空調機組的排水管應按機內負壓的大小設置水封，以使冷凝水能夠正常排放。



    通病16：空調冷熱水銅管管道系統的接口滲水

    后果：

    采用紫銅管的空調冷熱水管道與設備鑲接的部件（如風機盤管、空調機組）以及承插焊口處，經冷熱水交替使用后出現漏水和滲水造成整個系統不能正常使用。

    措施：

    （1）根據設計要求，正確選用管材、管件及連接方式，不同型號的管材、管件不易混合使用。

    （2）管子內外表面應光滑、清潔，不應有針孔、裂縫、分層、粗糙拉道、夾渣、氣泡等缺陷。黃銅管不得有綠繡和嚴重脫鋅。

    銅管內外表面允許偏差：縱向劃痕深度不大于0.35mm；橫向凸出高度或凹入深度不大于0.35mm；疤塊、碰傷或凹坑，其深度不超過0.03mm，面積不超過表面積的0.5%。

    脹口或翻邊連接的管子，施工前應每批抽1%且不小于兩根進行脹口或翻邊試驗。如有裂紋需進行退火處理，重做試驗。如仍有裂紋，則該批管子需要逐根退火、試驗，不合格者不得使用。

    管材與配件的公差配合必須吻合。銅管的橢圓度和壁厚的不均勻度必須符合產品質量標準規定。目前采用成品配件較多，必須加工質量好。

    （3）銅管的焊接必須嚴格執行操作規程，保證焊接質量。用于空調系統的紫銅管焊接形式以搭接較多，要求接頭質量好；搭接長度一般為管壁厚度的6～8倍，管子的公稱直徑小于25mm時，搭接長度為（1.2～1.5）D。搭接焊還必須保證焊接連接面之間有一定的間隙；間隙過大、過小都會使釬焊接頭質量變壞，間隙的大小與使用釬料有關，采用鋼鋅釬料間隙為0.1～0.3mm，采用鋼磷釬料間隙為0.03～0.25mm。

    （4）銅管膨脹系數大，管道系統的膨脹量大，如果直管段較長時，應在適當處設置波紋補償器，以消除膨脹量。

    通病17：空調水管未按要求設置排氣閥

    規范要求：9.3.10 4閉式系統管路應在系統最高處及所有可能積聚空氣的高點設置排氣閥，在管路最低點應設置排水管及排水閥。

    后果：

    不能正常排氣，調試困難。

    措施：

    按要求設置排氣閥。

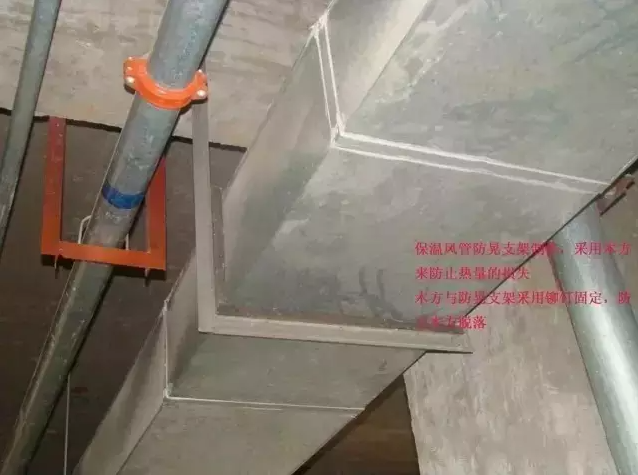

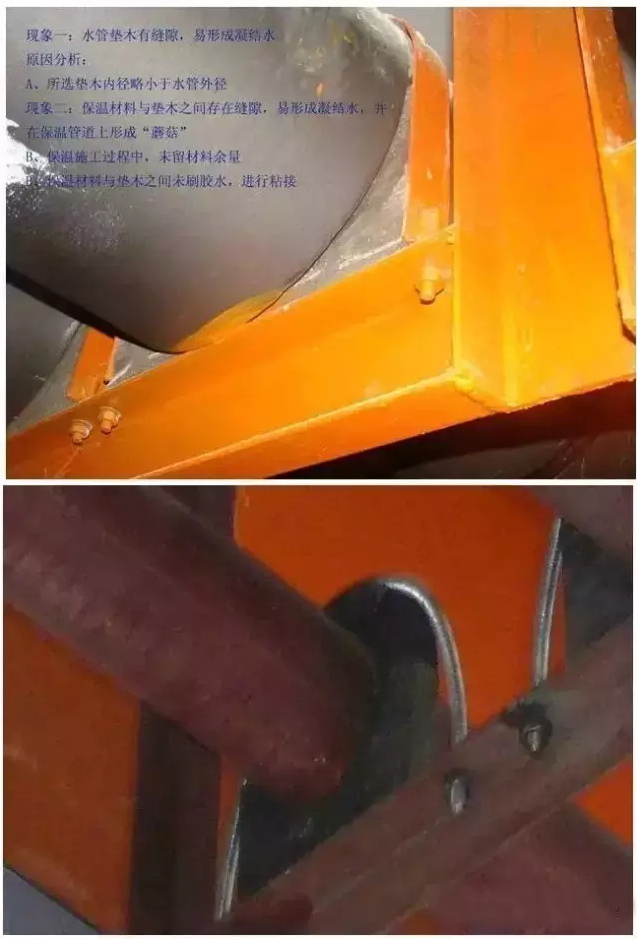

    通病18：風管或木墊隔熱層固定不牢

    后果：

    風管、水管隔熱層固定不牢或從風管、水管表面脫落、空鼓，以致風管、水管外表面無隔熱層，造成能量散失，影響使用效果，而且夏季還可能在風管、水管表面形成冷凝水。加快風管、水管的腐蝕。

    措施：

    （1）風管保溫釘粘貼部分的表面要擦拭干凈，保溫釘要采用防松措施減少隔熱層脫落；接縫應嚴密，采用膠粘保溫釘?shù)娘L管應盡可能避免水侵蝕風管，造成保溫釘脫落。

    （2）保溫釘?shù)臄?shù)量應滿足：

    風管上表面（頂面）不少于6個/m2；

    風管側面不少于10個/m2；

    風管下表面（底面）不少于16個/m2。

    （3）不得使用過期的粘貼劑。

    （4）保溫層粘貼后宜進行包扎或捆扎，捆扎不得破壞保溫層。包扎的搭接處應均勻貼緊。

    （5）水管隔熱層如采用硬材質，必須保證隔熱層的形狀與水管一致，法蘭接口、管件、及接縫處不要有縫隙、孔洞，并進行包扎或捆扎；采用軟材質必須保證松緊適度，有防潮層，接縫或接口應密封。



    系統調試

    通病19：通風、空調系統實測總風量過小

    規范要求：11.2.3 系統無生產負荷的聯合試運轉及調試應符合下列規定：1 系統總風量調試結果與設計風量的偏差不應大于10%；

    11.3.2 通風工程系統無生產負荷聯動試運轉及調試應符合下列規定：1 系統聯動試運轉中，設備及主要部件的聯動必須符合設計要求，動作協調、正確，無異?，F(xiàn)象；2系統經過平衡調整，各風口或吸風罩的風量與設計風量的允許偏差不應大于15%。

    現象：

    風機和電機的轉數正常，風機運轉無異?，F(xiàn)象，電機輸入電流與電機的額定電流相差較大，各送（排）風口風量小。

    原因分析：

    （1）空調器內的空氣過濾器、表面冷卻器、加熱器堵塞；

    （2）總風管或支風管的風閥關閉；

    （3）風閥質量不高，局部阻力過大；

    （4）設計選用的空調器不當；

    （5）設計選用的風機全壓和風量過小。

    防治措施：

    （1）風機運轉前，空調器內應清掃干凈，對初效過濾器進行清除，減少空氣的阻力；

    （2）測定總風量時，首先應將各支管及風口風閥全部開到最大位置，然后根據風機的電機運轉電流將總風閥逐漸開至最大位置（以不超過電機額定電流為準）。如全部風閥開至最大，其總風量仍很?。ㄟ\轉電流仍很小），應檢查風閥開啟位置是否正確；

    （3）對風閥質量有懷疑時，應從系統中拆下，檢查風閥的葉片與聯桿是否有脫落現象；

    （4）對風管系統檢查產生局部阻力較大的部位，并根據實際情況提出改進措施，以減少風機的壓力損失；

    （5）空調器內的氣流速度應保持在一定范圍內，設計時考慮的表冷器或加熱器的冷熱負荷，尤其不應忽略氣流速度過大增加的動壓損失。

    通病20：通風、空調系統實測總風量過大

    現象：

    風機和電機運轉正常，電機運轉電流超過額定電流，各風口的出口風速較大。

    原因分析：

    （1）空氣潔凈系統各級空氣過濾器初阻力?。?

    （2）系統總風管無調節閥；

    （3）風機選用不當。

    防治措施：

    （1）空氣潔凈系統在試車階段高效空氣過濾器沒有安裝，系統阻力遠比設計的要小。系統的阻力有一點變化，風機風量就有較大的變化。因此試車中應隨時注意電機運轉的電流值，并控制在額定范圍內。一般采用調節總風管的調節閥開度的方法來控制風量。系統正常運轉后將隨著運行時間增加，空氣過濾器的阻力也不斷增加，再逐漸開大總風管風量調節閥的開度，使總風量達到基本穩定；

    （2）系統總風管無風量調節閥，會造成風量過大而使電機超載，有燒毀電機的危險；

    （3）風管系統設計時，管網系統阻力估算較大，而實際阻力較小，因此實際風量比設計風量大。解決辦法：一、將總風管的風量調節閥開度減小，增大管網阻力，實際風量減至給定值；二、重新選用風機或改變風機的轉數。

    通病21：系統總風量或支管風量調整值偏差過大

    現象：

    系統實測的風量與電機運轉的電流值不符，房間內各風口的風量偏大或偏小。

    原因分析：

    （1）選用測定儀表不合適；

    （2）測孔在風管的部位不符合要求；

    （3）測孔在風管斷面分部不均勻；

    （4）測定操作有誤差；

    （5）測定儀器的準確性未進行技術測定；

    （6）動壓值的計算整理不符合要求。

    防治措施：

    （1）通風、空調系統風量的測定內容有總進風量，總回風量，一、二次回風量，排風量以及各干、支風管內的風量和送、回、排風口的風量；

    （2）測定方法一：采用畢托管和微壓計或大量程的熱球風速儀測量風管內的風速；二：用葉輪風速儀或熱球風速儀測定送、回、排風口及新風進口處的風量；

    （3）重新核定測孔部位，按照規范要求進行合理的科學的確定測孔分布；

    （4）測定風管內的風速準確與否除與測定儀表的準確度有關外，還決定于畢托管或熱球風速儀測量時的扶持方法和儀器的讀數方法；

    （5）為了提高系統風量測定數值的準確性，所用的畢托管、風速儀必須進行計量鑒定，并將測定值根據校正曲線進行修正。
