風量調節閥是工業廠房民用建筑的通風、空氣調節及空氣凈化工程中不可缺少的中央空調末端配件，一般用在空調，通風系統管道中，用來調節支管的風量，也可用于新風與回風的混合調節。

　　通風空調系統中常用的風閥分四類：手動調節閥、電動調節閥、防煙防火閥、排煙防火閥。

　　風閥的分類及作用

　　1、手動調節閥

　　目前工程上應用較多的是對開多葉調節閥，其作用是對風管系統的分支管路進行手動風量調節分配，無需遠程自控，僅通過初平衡調節即可達到系統風量分配的要求，其應用較為簡單。

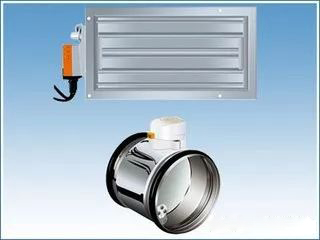

　　2、電動調節閥

　　安裝在空調、通風系統的風管上，用來調節支管的風量，也可用于新風與回風的混合調節。采用電動開啟或關閉閥門，輸出開閉電信號。與自控系統配套，自動控制調節風量。電動執行機構應具有遠距離電動控制和現場手動控制的功能，并設置手動/電動操作轉換把手，具有機械和電氣兩種限位裝置，并且具有電動控制啟停、手/自動轉換、故障報警、啟停狀態反饋等功能。

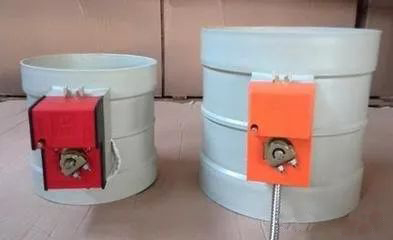

　　3、防煙防火閥

　　安裝在通風空調系統的送、回風管路上，起防煙阻火的作用。

　　通常分為電動式和手動式兩種，相同點是其平時工作均呈常開狀態，熔斷關閉溫度均為70℃，風閥均可調節開度;不同點是動作方式和復位方式，電動式是通過輸入的電信號(DC24V)，執行機構內的電磁鐵通電動作，閥門自動關閉;手動式是手動關閉或70℃熔斷器動作關閉。

　　按其用途又可分為防火閥和防火調節閥。相同點是其熔斷。

　　關閉溫度均為70℃，一般產品均可手動關閉。不同點是防火調節閥用于有防火要求且需要調節風量的風管系統中，具有手動關閉、手動復位、電動關閉、電動復位、電信號輸入輸出與風機連鎖等功能。

　　4、排煙防火閥

　　排煙防火閥安裝在單獨排煙或排風、排煙合用的系統中，平時工作呈常開狀態，火災時當管道內煙氣溫度達到280℃時熔斷關閉。

　　通常分為常開電動式、常開手動式、常閉電動式三種，均可輸出關閉電信號及啟動連鎖，熔斷關閉溫度均為280℃，風閥均可調節開度;不同點是動作方式和復位方式，電動式是火災發生時輸入DC24V電信號，執行機構內的電磁鐵通電動作，閥門自動關閉;手動式是手動關閉或煙溫度達到280℃閥門熔斷關閉。常開型用于排風排煙合用系統或有多個防煙分區的排煙系統，常開電動式僅適用于需要由自控系統遠程控制的情況;常閉型用于單獨排煙系統，常閉電動式一般應用于需要由自控系統遠程控制或需與風機連鎖的情況。具體應用中排煙防火閥的常開、常閉設置要求，還得依據排煙口的形式而定。如果排煙口是常閉的，那么就應該設常開的排煙防火閥，如果排煙口是常開的，那么就應該設常閉的排煙防火閥，如果排煙口設置的是帶防火閥的專用排煙口，那么排煙支管上就不再設排煙防火閥。

　　07K120風閥選用與安裝

　　風量調節閥接口、工作原理與維護

　　風量調節閥接口

　　環境設備監控系統（BAS）與暖通專業電動風量調節閥設備(TFJ)之間的接口：環境設備監控系統對電動風量調節閥的控制與監視。電動風量調節閥設備兼用于火災工況。火災時，F(xiàn)AS向BAS發出火災模式指令，BAS執行對TFJ的火災聯動控制。

　　氣體滅火系統（QM）與暖通專業電動調節閥門(TFJ)之間的接口：氣體滅火系統（QM）與電動調節閥的控制與監視?；馂?zāi)時，QM向FAS發出火警信號，QM執行對TFJ的火災聯動控制。

　　火災報警系統（FAS）與暖通專業電動排煙口設備（SEG）之間的接口：FAS控對SEG接口的控制和SEG狀態返饋信號。

　　火災報警系統（FAS）與暖通專業電動防火閥設備、手動防火閥設備之間的接口：FAS對電動防火閥設備、手動防火閥設備的控制與反饋。

　　動力照明專業與暖通空調專業系統間的接口：提供滿足暖通空調專業的設備用電負荷要求。

　　風量調節閥工作原理

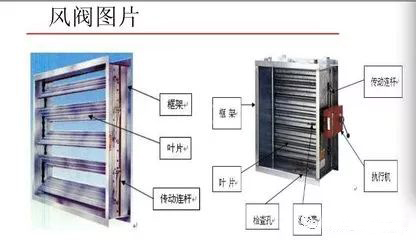

　　1、主要結構特點：

　　框架采用2mm鍍鋅鋼板冷軋成型后焊接而成；

　　葉片采用1.0mm鍍鋅鋼板冷軋成型，雙層點焊復合而成，耐腐蝕性好；

　　葉片軸與框架之間裝有含油燒結青銅軸承，摩擦力矩小，無需維護；

　　葉片動作方式為對開、可無級調節，其流量特性為等百分比；

　　葉片之間和端部均采用耐高溫彈性橡膠做密封材料，使用溫度：280℃/90min。

　　驅動方式：手動、電動、氣動。

　　2、工作環境：溫度-10~+70℃

　　特殊溫度250℃/60min

　　相對濕度≤98%

　　噪音要求：≤45dB(A)

　　3、使用環境條件：

　　正常運行：在溫度0℃~45℃，相對濕度10%~98%的條件下可連續正常運行。

　　事故運行：如用于車站隧道通風系統和車站通風空調排煙系統的風閥能夠在250℃高溫?zé)煔饬飨逻B續有效運行1小時。

　　倉儲條件：溫度0℃~45℃，相對濕度10%~98%

　　承受壓力：≥1200Pa

　　4、主要部件的結構特點：?jiǎn)误w風閥整體結構主要由框架、葉片、傳動機構等部件組成。若控制系統出現故障，可通過執行器手動附件手動調節。

　　5、電動執行器接線圖

　　6、風量調節閥的維護與保養：

　　為保證設備能長期穩定地運行，還必須定期進行維護保養，保養周期為三個月。保養內容如下：

　?。?）清除表面灰塵及雜物；

　?。?）檢查執行器電動、手動是否靈敏；

　　（3）檢查傳動桿件是否有松動現象；

　?。?）檢查風閥開閉是否到位。

　　防火閥的工作原理

　　1、防火閥介紹：

　　防火閥須經過國家固定滅火系統和耐火構件質量監督檢驗中心和3C認證的嚴格檢驗產品；（3C認證可找暖通南社，021-56795109）

　　結構堅固、動作靈活、性能可靠的特點，可滿足不同通風面積、不同風壓和環境溫、濕度要求，外形平整，運輸、安裝、拆卸方便；

　　防火閥為標準法蘭連接，兩端可選擇方形或圓形的接管形式以適應多種風道連接需要；

　　安裝方式可以為水平安裝、垂直安裝或嵌墻安裝。

　　2、防火閥的主要性能及參數

　　防火閥機構及材質：閥體→δ=2mm鋼板，葉片軸→11.5x11.5mm鍍鋅方軸，軸套→含油燒結青銅。

　　漏風量：閥兩側壓差300Pa時，常溫條件下，漏風量不大于500Nm3/h.m2；耐火條件下，漏風量不大于700Nm3/h.m2

　　控制器：額定電壓→DC24±2.4V額定電流→≤0.5A動作轉矩：≤70kgNaN。

　　3、各類防火閥功能要求

　　4、防火閥控制接線圖：

　　1）防煙防火閥、排煙防火閥執行器端子接線圖：

　　2）電控防煙防火閥、電控排煙防火閥，執行器端子接線圖：

　　3）電動防煙防火閥、電動排煙防火閥、常閉排煙口，執行器端子接線圖：

　　5、執行器控制原理：

　　手／自動控制：電控防煙防火閥、電控排煙防火閥、電動防煙防火閥、電動排煙防火閥、常閉排煙口，執行器手／自動控制轉換開關撥至自動檔時防火閥由FAS系統控制，此時不可手動控制；手／自動控制轉換開關撥至手動檔時防火閥可以手動操作，此時FAS系統控制被切斷。

　　手動復位：電動防煙防火閥、電動排煙防火閥、常閉排煙口順時針手動復位；電控防煙防火閥、電控排煙防火閥、防煙防火閥、排煙防火閥逆時針手動復位。

　　6、維護保養及測試：

　　每年清理閥上執行器和傳動部件的積灰一到二次，并檢查執行器接線的完好情況。

　　閥上的外掛拉簧為重要的動力部件，對嚴重銹蝕的拉簧及時更換。

　　閥門每年運作一到二次，以檢查閥門功能的完好情況。溫感器易熔片裝卸時先打開操作器盒蓋，擰下溫感器上的螺帽，抽出芯套，擰下芯套上的螺堵進行。安好易熔片后恢復原狀裝好。

　　對于電動防煙（排煙）防火閥，如出現手動閥門不動作或閥門打開角度不夠90度，首先檢查是否有執行器主軸驅動彈簧脫落、閥門葉片與閥體間有異物、傳動杠桿卡滯，轉動不靈活、止動杠桿軸彎曲、不能分離。如加DC24V電后，閥門不動作，檢查是否有導線從接線端子上脫落、微動開關損壞、電磁鐵短路或開路或內有異物、導線間短路、閥門未復位。如閥門動作后不輸出信號，檢查是否有信號線從接線端子上脫落、微動開關損壞或焊點開焊。如閥門不能復位，檢查是否有手柄上緊定螺釘松脫、閥門葉片前有障礙物或葉片轉角不夠、電磁鐵卡死或鐵芯復位彈簧卡死、止動杠桿變型、傳動杠桿內彈簧損壞、或微動開關損壞等情況。

　　風口電動調節閥

　　1、概述：

　　風口電動調節閥為無密封結構的風量調節閥，閥門后面安裝風口。風閥葉片可以設定在全開、大開、小開三種開啟位置，但不關閉。根據風閥風閥葉片開啟角度的不同，可以提供三種不同的風量從而達到調節房間空調舒適度的目的。

　　2、控制方式：

　　風口電動調節閥控制方式為就地電動控制。控制器采用標準86安裝在風口就近的墻壁上，通過操作控制器上的旋鈕可使風口電動調節閥為高、中、低三檔。

　　3、執行器與控制器接線圖

　　電動組合風閥

　　組合閥的傳動機構全部安裝在閥體內（單體閥法蘭內），有效地減少了通風阻力，并在傳動方式設計上采用一根主傳動軸（特殊情況可采用兩根連動的主傳動軸）直接驅動每個單體閥，單體閥使用全連桿機構直接與主軸聯結，然后將驅動力分散到每個葉片，傳遞效率大大提高。

　　1、電動組合風閥結構：

　　單體閥的所有葉片均處于均勻的從動狀態，主軸傳來的動力由連桿平均分配給單體閥的每一個葉片軸，避免了原組合閥中主動葉片承受額外彎曲和扭曲應力的問題，不會出現葉片變形，從而使葉片關閉更加嚴密、平整。

　　組合閥在每個單體閥設計上增加一個與其它單體閥獨立的連桿微調裝置，分別微調所有單體閥的閉合角度，保證各個單體閥閉合一致。

　　組合風閥縱向單體閥的組合稱為列，橫向單體閥的組合稱為行。組合風閥的單體風閥組合形式靈活多變，可為“一”字型橫排組合、“一”字型縱排組合、縱橫同時排列組合、“L”型或其它異形組合等多種形式，具有外形平整，運輸、安裝、拆卸方便等特點。

　　組合風閥設備的控制方式為開關量控制，并具備故障報警功能。

　　風閥底框是組合風閥的骨架，采用12#國家標準槽鋼焊接成一行或幾行框式結構，每個單元之間使用M12螺栓連接成一整體。若干單元風閥順次排列在底框上，并沿外周邊法蘭用M10螺栓使其與槽鋼底框連接緊固。底框整體制作完成后刷防腐、防銹漆兩遍，環氧面漆兩遍組合風閥其傳動系統采用內置連桿形式，其各傳動機構全部隱藏在閥體內部，到貨的每臺組合風閥其閥體部分的一行或幾行框架單元是底框、單體閥和內置連桿傳動機構的一整體，散裝的傳動機構只有一根主拉桿，簡化了現場安裝。

　　2、單體風閥：?jiǎn)误w風閥由框架、葉片、葉片軸組件、軸承、連桿、橡膠密封件等零部件組成，葉片采取對開方式，其結構見下圖。

　　框架：風閥閥體框架由左右立柱和上下橫梁組焊而成，立柱與橫梁采用δ=2mm厚每面鍍層重量都不小于275g/m2優質鍍鋅鋼板經專用成型機軋制成型，組焊后焊點除油污涂覆環氧樹脂防銹漆。立柱與橫梁圖片見下圖。

　　葉片：風閥葉片采用δ=1mm厚每面鍍鋅層重量都不小于275g/㎡優質鍍鋅鋼板制作，經專用成型機軋制瓦楞狀，兩片對接后復合點焊成一個雙層葉片整體，葉片型式為機翼形，其強度和剛性極好。在焊點和切斷處除油后，采用涂覆環氧樹脂防銹漆。葉片結構與形狀見下圖。

　　葉片軸組件：葉片軸組件由葉片軸、搖臂和小軸組成，其結構圖見下圖。葉片軸采用45#優質碳素結構鋼冷拔而成，表面鍍鋅處理，耐腐蝕性好。其形狀為10.3×10.3mm方形，與葉片連接牢固，無滑動現象。葉片軸插入軸承的方孔中，軸承穿入閥體左右立柱的軸承孔并由軸承卡圈固定，葉片軸組件與軸承、框架裝配結構和葉片軸結構下圖。

　　軸承：軸承為含油軸承，采用燒結青銅制成，可保證不間斷的潤滑，具有摩擦力矩小、壽命長、無需維護等優點。軸承結構見下圖。

　　聯桿：?jiǎn)误w閥聯桿采用45#優質碳素結構鋼冷拔而成，表面鍍鋅處理，耐腐蝕性好。根據風閥的模數聯桿可分為R150（兩相鄰孔距為148mm）和R160（兩相鄰孔距為161mm）兩種，每種模數又分為兩孔、三孔、五孔和七孔聯桿。

　　橡膠密封件：橡膠密封件是優良的耐高溫彈性硅橡膠密封件，耐溫可達285℃。

　　傳動機構大搖臂采用精鑄鋼件與優質銅合金滾動軸承聯接在鑄鋼軸承座架的傳動節點上，具有剛性好、轉動靈活、平穩、反饋信號正確等優點，連桿和傳動軸采用精密機加工后應進行防腐處理。小搖臂通過優質滑動銅合金軸承固定在小傳動架上，其結構簡單實用，易于調整。傳動機構主要部件如下圖所示。

　　3、傳動機構的維護保養：

　　每三個月進行一次設備運轉工作，空載或帶負荷運轉至少三個回合；在運轉過程中檢查傳動機構各零部件的行程間隙，看是否由于行程間隙過大而造成風閥葉片關閉不嚴或不能全打開，若發現此類問題存在，應調節傳動機構中的可調連桿和調節螺栓。

　　每三個月對主拉桿、主搖臂、副搖臂的銷軸進行檢查，看是否有松動脫銷現象，若有此現象請隨時進行更換并做好緊固工作。

　　每三個月對軸承座和槽鋼框架之間的螺栓進行一次緊固工作。查看螺栓是否有松動脫栓現象，若發現應及時進行更換并做好緊固工作。

　　每三個月應打開風閥法蘭扣板，對通用主動軸、通用傳動軸、單雙搖臂進行檢查，查看是否存在脫銷現象，查看可調連桿和調節螺栓是否松動；若存在此類現象，應及時做好緊固工作。

　　每六個月應查看傳動機構各零部件表面質量情況，如發現嚴重腐蝕現象或損壞的零部件應及時進行防腐處理或更換相應零部件。
