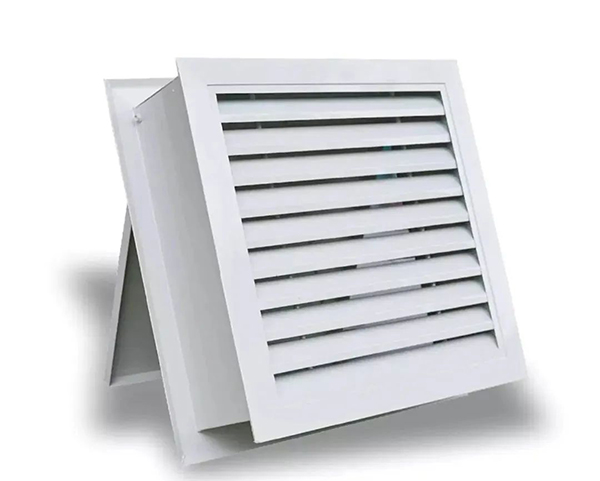

氣體滅火系統防護區泄壓裝置, 是指當氣體滅火系統中的滅火劑噴放時, 防護區內的壓力值達到規定值時自動開啟泄壓的裝置, 簡稱泄壓口, 也稱自動泄壓裝置, 一般安裝在氣體滅火系統保護區外墻。

　　泄壓口的工作原理

　　泄壓口安裝在防護區外墻或者內墻上，安裝高度為防護區凈高2/3以上，泄壓口平時依靠泄壓蓋板部件自重處于關閉狀態，當防護區發生火災時，氣體滅火系統釋放滅火氣體會導致防護區內壓力增強，為防止防護區內壓力超過允許壓強，作用于泄壓蓋板上壓力使蓋板自動固定軸旋轉，開啟泄壓口釋放防護區內壓力，避免防護區的圍護結構、玻璃等遭受破壞和導致滅火失敗。泄壓口依靠蓋板自重，當壓力釋放到一定值時，泄壓口關閉，保持防護區內滅火劑的滅火濃度。

　　為什么要設置自動泄壓裝置

　　◤  氣體滅火系統啟動時會向防護區噴放大量滅火氣體，防護區空氣壓力瞬間升高。除此之外，火災燃燒產生的熱量也會使室內空氣壓力有所升高。在噴放時火勢越大，時間越長，空氣壓力升高的值就越大。因此，《規范》要求防護區圍護結構（含門窗）承受內壓的允許壓強（內外壓強差）不宜低于1200Pa。防護區圍護結構承受內壓的允許壓強，應由建筑、結構專業設計給出。

　　◤  自動泄壓裝置的作用為一方面當防護區因滅火劑噴放壓力升高到一定值時，通過自動泄壓裝置將部分空氣和滅火劑及時向防護區外釋放，以保證防護區圍護結構的安全；另一方面，防止因防護區噴放滅火劑時壓力升高造成門、窗爆破導致滅火失敗，火勢蔓延失控。

　　◤  氣體滅火系統所用的滅火劑大多以加壓液化或高壓儲存，快速噴出或噴出后瞬時氣化，在封閉的保護區內形成巨大的壓力，試驗發現甚至可達到8000pa，而重型建筑的允許壓強也只有4800pa，難以承受這樣大的壓力，其它一般建筑和高層建筑更無法承受如此大的內部壓力。

　　◤  多數大型建筑物內普遍存在由輕型建筑構件分割而成的屬于輕型或一般建筑構造的由氣體滅火系統來提供保護的空間；另外，防護區門、窗上的玻璃等輕型圍護構件的耐壓強度也難以承受滅火劑釋放時的內部超壓。因此，如果不能把防護區內高于圍護構件可以承受的壓力及時泄出，就勢必會造成建筑物圍護結構的破壞，發生滅火劑大量泄漏而導致滅火的失敗及可能的傷人事故。

　　綜上所述，安裝自動泄壓裝置的目的是為了有效的滅火，不至于防護區損壞導致滅火失敗。

　　泄壓裝置選型

　　◤  防護區泄壓面積應按國家規范計算

　　◤  泄壓裝置應具有國家認可的檢驗報告

　　各用戶選用泄壓裝置產品應經過國家固定滅火系統和耐火構件質量監督檢驗中心檢測，并獲得檢驗報告。這樣才能基本保證該產品的功能和作用，特別是機械式泄壓裝置尤為重要。

　　泄壓裝置目前尚無國家、行業、地方標準，各企業制定的企業標準主要性能參數均不一致，產品質量相差較大。有部分廠家獲得的不是消防部門認可的其它行業的國家級檢驗報告。這種其它行業的檢驗報告中只有2～3個性能參數，完全依據企業自定的內容進行的檢測，無法保證泄壓裝置的作用。

　　企業標準首先必須通過有關專家逐條審核，功能不完善，性能參數不合理的，將不予檢測，從而保證了該泄壓裝置產品的基本作用。合格的機械式泄壓裝置研發實際比有電源式泄壓裝置的難度要大，做的試驗要多。目前大多數機械式泄壓裝置經過國家級檢測的比較少。建議用戶選用時，每種類型結構的泄壓裝置應有相對應的檢驗報告，這樣才能保證泄壓裝置產品的質量要求。

　　◤  選用正確的啟動方式

　　泄壓裝置的啟動方式有無電源式和有電源式兩種類型。無電源式泄壓裝置（機械式泄壓裝置），無需電源，當達到設定壓力值時將自動開啟或關閉，結構簡單，零部件少，工作可靠，故障率低，安裝簡便，平時基本無需維護，價格中等。由于施工現場不能檢測泄壓口開啟動作壓力值，只能檢測裝置是否啟閉靈活。該裝置出廠時廠家已調試合格，適合于在雨雪較多，室外溫度變化較大和經常斷電及無人管理較差的環境安裝。

　　有電源式泄壓裝置，斷電后應立即以消防電源通電才能正常工作，當達到設定壓力值時才能自動開啟或關閉。結構較復雜，零部件較多，主要由電氣元件和機械零部件組成。此種裝置的壓力檢測裝置精度較高，且電氣元件不能承受較大的沖擊和振動，并應注意防潮防水。因此故障率比無電源式泄壓裝置高，平時須定期檢測試驗，且產品單價較高?，F(xiàn)場安裝后可現場檢測泄壓口開啟動作壓力值，裝置開啟后有反饋電信號。適合于雨雪較少，溫度在-25°C～+55°C之間和不斷的及有常人管理較好的環境進行安裝。若安裝在較差的環境中，應做好防雨雪的特殊處理。

　　◤  裝置選型

　　泄壓裝置型號應滿足氣體滅火系統防護區設計的泄壓面積。

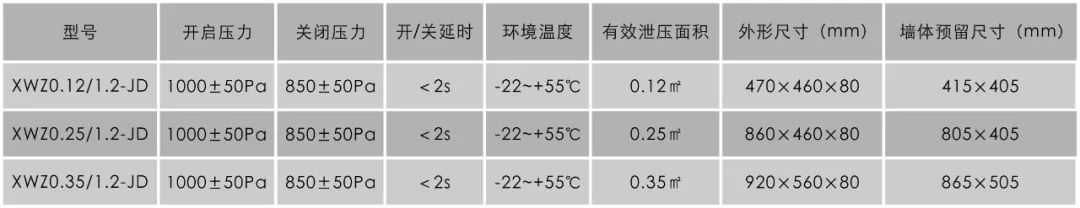

　　“君道”氣體滅火防護區自動泄壓裝置參數表：

　　泄壓裝置安裝使用

　　◤  首先應了解設計或用戶選用的泄壓裝置種類、型號和數量，依據設計圖紙和泄壓裝置產品使用說明書，綜合分析確定泄壓裝置安裝位置。

　　◤  由于七氟丙烷、二氧化碳、三氟甲烷、六氟丙烷滅火劑比空氣重，為了減少滅火劑從泄壓口流失，《規范》規定上述氣體滅火系統的泄壓口應開在防護區凈高的2/3以上部位，即泄壓裝置下沿高度不得低于防護區凈高的2/3。

　　◤  防護區設置的泄壓口，宜設置在外墻上。

　　◤  泄壓裝置安裝位置的選擇應不影響裝置正常工作，有利于超壓氣體快速暢通排放到大樓外，排放路徑應最短。

　　◤  泄壓裝置安裝位置有三種情況：第一種設置在防護區外墻上；第二種是防護區無外墻時，則安裝在靠走廊的墻上；第三種當防護區既無外墻又無走廊內墻的安裝。

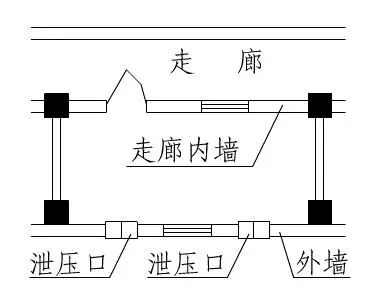

　　◤  外墻安裝

　　大多數防護區既有建筑大樓的外墻，又有走廊內墻，依據GB50370-2005《氣體滅火系統設計規范》中第3.2.8條規定，泄壓口以設置在外墻上。也就是說應該優先安裝在外墻上，若安裝存在問題，可選擇靠走廊內墻上設置。如下圖：

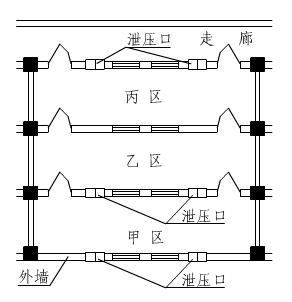

　　◤  走廊內墻安裝

　　較大型的建筑大樓，有許多防護區的墻不靠近大樓外墻，而是靠走廊內墻。依據GB50370-2005《氣體滅火系統設計規范》條文說明中第3.2.8條，防護區存在外墻的，就應該設在外墻上；防護區不存在外墻的，可考慮設在與走廊相隔的內墻上。如下圖：

　　◤  無外墻又無走廊內墻的安裝

　　超大型建筑大廈，有部分防護區既無外墻又無走廊內墻。對于這種防護區，因國標中沒有相應的闡述，建議泄壓裝置優先考慮放到無人防護區或靠近外墻的防護區安裝，或安裝專門的防火排煙管道，以便快速將氣體排放到大樓外。如下圖：

　　氣體滅火系統在實際滅火過程中，超壓排出的氣體往往為高溫氣體或含有大量濃煙或火焰，七氟丙烷滅火劑具有一定的刺激性味道；二氧化碳氣體達到8%以上時，會導致呼吸困難，喪失意識甚至窒息，有生命危險。所以超壓排出的滅火氣體應及時打開通風設備和同鄉大樓外的門、窗，以便盡快將氣體釋放和通風。

　　總之，各防護區泄壓裝置的位置設置，設計人員和施工人員應對各種因素考慮周全，切不可隨意確定。

　　◤  安裝前應仔細閱讀《泄壓裝置產品使用說明書》，嚴格按說明書中的要求安裝、檢測和維護。

　　◤  安裝過程中應輕拿輕放，避免泄壓裝置變形而造成結構和性能的破壞，導致無法正常工作。

　　◤  裝置不可倒裝，否則無法正常工作。

　　◤  泄壓裝置在出廠前已經調試合格，不得對已打開裝置，調節內部零部件。

　　◤  安裝完畢，有電源式泄壓裝置應做通電和開啟動作試驗；無電源式泄壓裝置結構應檢測閥門零件是否開啟靈活正常。

變遷史

　　氣體滅火系統防護區泄壓裝置, 是指當氣體滅火系統中的滅火劑噴放時, 防護區內的壓力值達到規定值時自動開啟泄壓的裝置, 簡稱泄壓口, 也稱自動泄壓裝置, 一般安裝在氣體滅火系統保護區外墻。

　　1、防護區應設置泄壓口，并宜設在外墻上，其高度應大于防護區凈高的2/3。當防護區設有防爆泄壓孔時，可不單獨設置泄壓口。（《二氧化碳滅火系統設計規范》（2010版） GB/T50193-1993 3.2.6 推薦性條文）

　　本條規定泄壓口宜設在外墻上，其位置應距室內地面2/3以上的凈高處。因為二氧化碳比空氣重，容易在空氣下面擴散。所以為了防止防護區因設置泄壓口而造成過多的二氧化碳流失，泄壓口的位置應開在防護區的上部。

　　國際和國外先進標準對防護區內的泄壓口也作了類似規定。例如，ISO 6183規定：“對封閉的房屋，必須在其最高點設置自動泄壓口，否則當放進二氧化碳時將會導致增加壓力的危險”。BS 5306規定：“封閉空間可燃蒸氣的泄放和由于噴射二氧化碳引起的超壓的泄放，應該予以考慮，在必要的地方，應作泄放口。”

　　在執行本條規定時應注意：采用全淹沒滅火系統保護的大多數防護區，都不是完全封閉的，有門、窗的防護區一般都有縫隙存在，通過門窗四周縫隙所泄漏的二氧化碳，可防止空間內壓力過量升高，這種防護區一般不需要再開泄壓口。此外，已設有防爆泄壓口的防護區，也不需要再設泄壓口。

　　《二氧化碳滅火系統設計規范》對于泄壓口的規定，即一般需要設置，但防護區存在門窗的，可不設置泄壓口。

　　2、防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上。（《氣體滅火系統設計規范》 GB50370-2005 3.2.7 強制性條文）

　　防護區需要開設泄壓口，是因為氣體滅火劑噴入防護區內，會顯著地增加防護區的內壓，如果沒有適當?shù)男箟嚎?，防護區的圍護結構將可能承受不起增長的壓力而遭破壞。有了泄壓口，一定有滅火劑從此流失。在滅火設計用量公式中，對于噴放過程階段內的流失量已經在設計用量中考慮；而滅火浸漬階段內的流失量卻沒有包括。對于浸漬時間要求10min以上，而門、窗縫隙比較大，密封較差的防護區，其泄漏的補償問題，可通過門風扇試驗進行確定。

　　由于七氟丙烷滅火劑比空氣重，為了減少滅火劑從泄壓口流失，泄壓口應開在防護區凈高的2/3以上，即泄壓口下沿不低于防護區凈高的2/3。

　　《氣體滅火系統設計規范》對于泄壓口的設置比較強硬，屬于強制性條文，由此開始，泄壓口成為氣體滅火系統的配套必備設施。

　　3、防護區下列安全設施的設置應符合設計要求：門窗設有密封條的防護區的泄壓裝置。（《氣體滅火系統施工及驗收規范》 GB50263-2007 7.2.2）

　　到驗收規范，只針對門窗設有密封條的防護區的泄壓裝置，言下之意即門窗沒有密封條的防護區就......你懂的。

　　再到《消防設施通用規范》GB55036-2022的橫空出世，直接廢止了《氣體滅火系統設計規范》 GB50370-2005防護區設置泄壓口的強條，并直接作出防護區維護結構需滿足耐超壓的性能:

　　4、全淹沒氣體滅火系統的防護區應符合下列規定：防護區圍護結構的耐超壓性能，應滿足在滅火劑釋放和設計浸漬時間內保持圍護結構完整的要求。（《消防設施通用規范》GB55036-2022 8.0.2）

　　換言之，即氣體防護區的圍護結構必須滿足耐超壓性能，也就無需設什么泄壓口。常見的一些電信機房，喜歡采用玻璃隔墻作圍護結構的，需拿出其滿足耐超壓性能的證明文件，否則可能影響消防驗收的通過。
