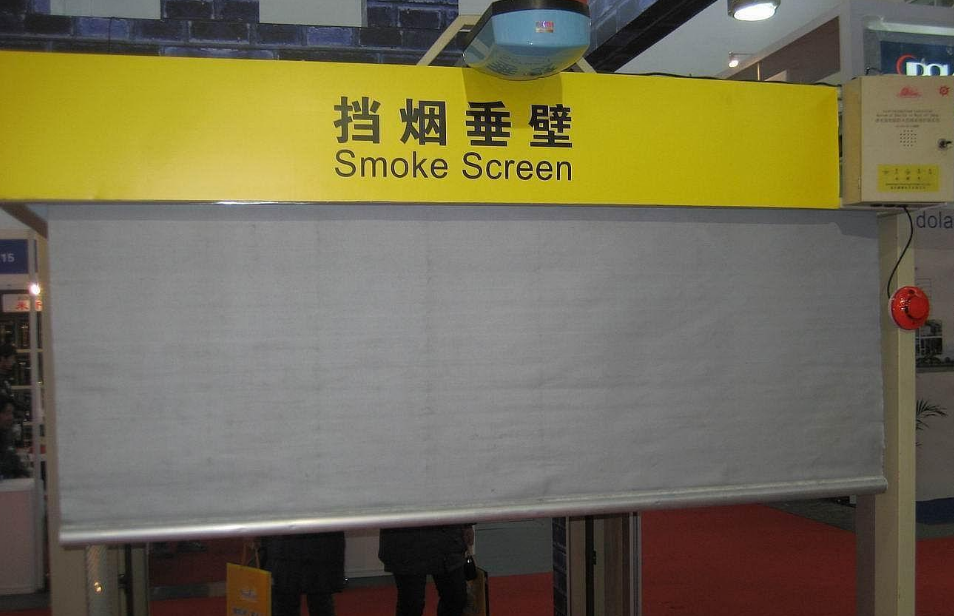

擋煙垂壁是用不燃燒材料制成，從頂棚下垂不小于500mm的固定或活動的擋煙設施?；顒?dòng)擋煙垂壁系指火災時因感溫、感煙或其它控制設備的作用，自動下垂的擋煙垂壁。主要用于高層或超高層大型商場、寫字樓以及倉庫等場合，能有效阻擋煙霧在建筑頂棚下橫向流動，以利提高在防煙分區內的排煙效果，對保障人民生命財產安全起到積極作用。

　　使用方法

　　1）外觀

　　（1）擋煙垂壁的標牌應牢固，標識應清楚。

　?。?）擋煙垂壁金屬零部件表面不允許有裂紋、壓坑及明顯的凹凸、錘痕、毛刺、孔洞等缺陷；其表面必須做防銹處理，涂層、鍍層應均勻，不得有斑剝、流淌現象。

　?。?）卷簾式擋煙垂壁的擋煙部件不允許有撕裂、缺角、挖補、破洞、傾斜、跳線、斷線、經緯紗密度明顯不勻及色差等缺陷；其表面應平直、整潔、美觀。

　?。?）各零部件的組裝、拼接處不允許有錯位。

　　2）規范

　?。?）擋煙垂壁所用的各種原材料必須符合相應國家標準或行業標準的規定。

　?。?）擋煙垂壁所用的電機及控制箱（含按鈕盒）應是經國家檢測機構檢驗合格的產品。

　?。?）擋煙垂壁擋煙部件在（200±15）℃、（25±5）Pa差壓時的漏煙量應不大于25m/(m·h)。

　?。?）卷簾式擋煙垂壁擋煙部件若由兩塊或兩塊以上織物縫制時，其搭接寬度應不小于20mm。

　?。?）單節擋煙垂壁的寬度不能滿足防煙分區要求時，可用多節垂壁以搭接的形式安裝使用，且搭接寬度應滿足：

　　a）卷簾式擋煙垂壁應不小于100mm；

　　b）翻板式擋煙垂壁應不小于20mm。

　?。?）擋煙垂壁邊沿與建筑物結構表面應保持最小距離，此距離不應大于20mm。

　?。?）卷簾式擋煙垂壁必須設置重量足夠的底梁，以保證垂壁運行的順利、平穩。

　　3）控制方式

　　（1）擋煙垂壁應與煙感探測器聯動。當煙感探測器報警后，擋煙垂壁能自動下降至擋煙工作位置。

　　（2）擋煙垂壁接收到消防控制中心的控制信號后，應能下降至擋煙工作位置。

　　（3）系統斷電時，擋煙垂壁能自動下降至擋煙工作位置。

　　4）運行性能

　?。?）卷簾式擋煙垂壁電動下降或機械下降的運行速度應≥0.07m/s。翻板式擋煙垂壁電動下降或機械下降的運行時間應<7s。

　?。?）擋煙垂壁應設置限位裝置，當其運行至上、下限位時，能自動停止。

　　5）可靠性

　?。?）經1000次啟閉操作后，擋煙垂壁應能正常運行。直徑為（6±0.1）mm的探棒或長度為(15±0.1)mm、寬度為（24±0.1）mm的試塊不能穿過擋煙垂壁的擋煙部件。

　　6）抗風擺性能

　　當擋煙垂壁承受（5±1）m/s風速時，其垂直偏角應不大于15°。

　　7）耐高溫性能

　　擋煙垂壁在（620±20）℃溫度下保持30min，其完整性不應破壞。

　　防煙分區

　　1，設置排煙系統的場所或部位應采用擋煙垂壁、結構梁及隔墻等劃分防煙分區。防煙分區不應跨越防火分區。

　　2，擋煙垂壁等擋煙分隔設施的深度不應小于本標準第4.6.2條規定的儲煙倉厚度。對于有吊頂?shù)目臻g，當?shù)蹴旈_(kāi)孔不均勻或開孔率小于或等于25%時，吊頂內空間高度不得計入儲煙倉厚度。

　　3，設置排煙設施的建筑內，敞開樓梯和自動扶梯穿越樓板的開口部應設置擋煙垂壁等設施。

　　4，公共建筑、工業建筑防煙分區的最大允許面積及其長邊最大允許長度應符合表4.2.4的規定，當工業建筑采用自然排煙系統時，其防煙分區的長邊長度尚不應大于建筑內空間凈高的8倍。
