#1角鋼法蘭

　　法蘭制作應法蘭面平整、對角線長度相等、焊縫飽滿。

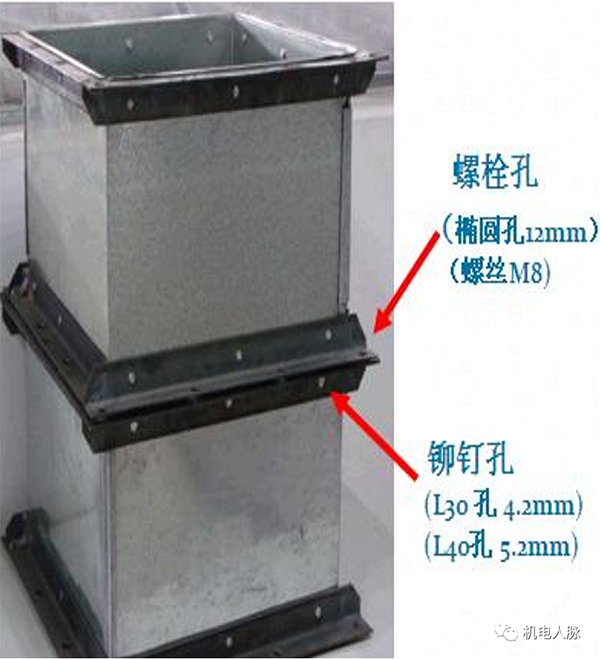

　　法蘭螺栓孔及鉚釘間距均勻且符合規范要求，法蘭四角處設螺孔。

　　法蘭連接時螺栓方向應統一、長度一致，螺栓材質與風管相對應。

　　法蘭緊固后應嚴密無泄漏，法蘭面間隙均勻，墊片不得凸入管內

　　或突出法蘭外。排煙風管法蘭墊片為不燃材料。

　　法蘭連接后螺栓無銹蝕現象。

　　中壓及以下系統金屬風管法蘭螺栓及鉚釘孔的孔距不得大于150mm，高壓系統風管不得大于100mm。（點擊領取?資料福利）矩形風管法蘭的四角部應設有螺孔。

　　非金屬風管法蘭的螺栓孔間距不得大于120mm。

　　角鋼法蘭連接

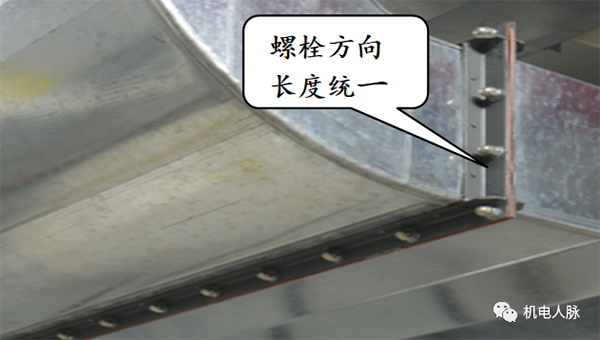

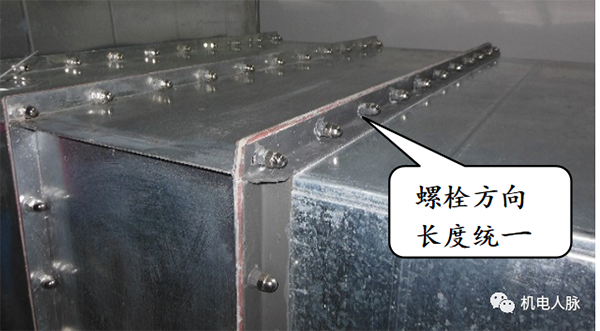

　　-角鋼法蘭連接螺栓方向、長度、間距統一

　　#2薄鋼板法蘭

　　法蘭高度≥相同金屬法蘭風管的法蘭高度（點擊領取?資料福利）。

　　法蘭應與風管垂直、貼合緊密。

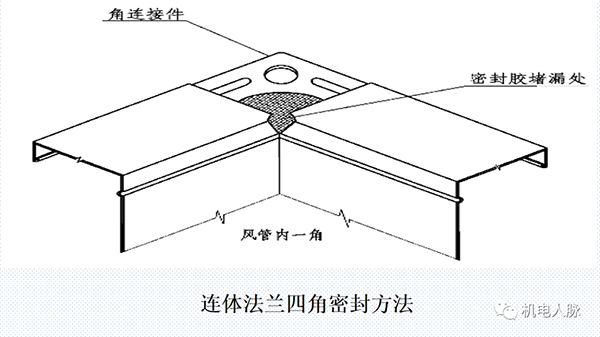

　　風管法蘭四角處內外側涂抹密封膠密封。

　　法蘭四角采用螺栓固定，中間用彈簧夾或頂絲卡，間距≯150mm，

　　外端距風管邊緣≯100mm。

　　排煙風管的薄鋼板法蘭采用螺栓連接（GB51251-6.3.4 2）。

　　彈簧夾固定安裝

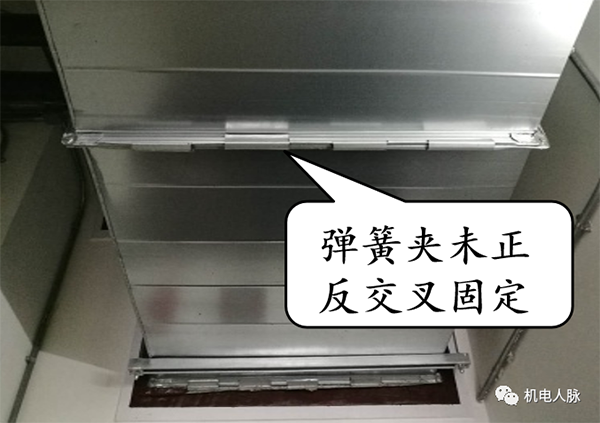

　　彈簧夾間距不均勻

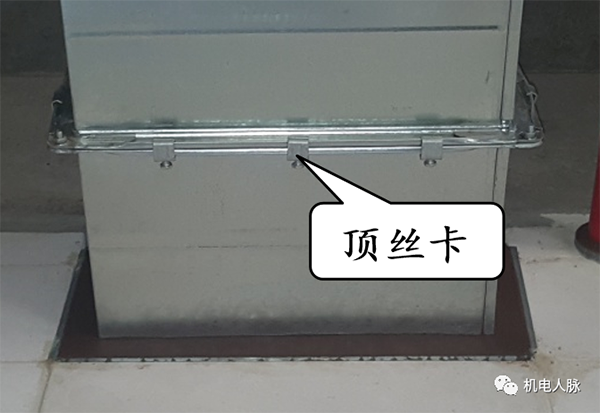

　　頂絲卡固定安裝
